無線センサの検知状況をセンサーサイネージとしてモニターに表示する事が可能です。
無線センサが検知したデータを、人が分かり易いようにHDMIモニターに表示します。
ブツ切りOK版の特徴
ブツ切りOK版は、頻繁に停電などの電源断が起こりうる環境下でも利用できる構成となります。
OS非搭載でファイルシステムが無い為、ファイルシステム不具合がありません。
注意点は下記になります。
- 画面解像度は低い為、小型モニターでは目立ちませんが、大型モニターでは画面が粗くなります。
- 画面修正が必要な際は、リモートから対応できない構成になる為、機器を郵送いただくか、代替機器への交換などが必要になります。
- 本機器の再起動時にセンサが検出した値を保持する必要がある場合は、別途センサ値を保持する機器を設置する必要があります。
表示モニター
ブツ切りOK版では 最大1280 x 720 60Hzで表示します。接続される端末の表示解像度で自動調整できる一般的なPC用モニターで表示が可能です。HDMIインターフェースを利用します。

解像度は 1280 x 720 で少し低いですが、センサーサイネージとしての機能的には支障ありません。

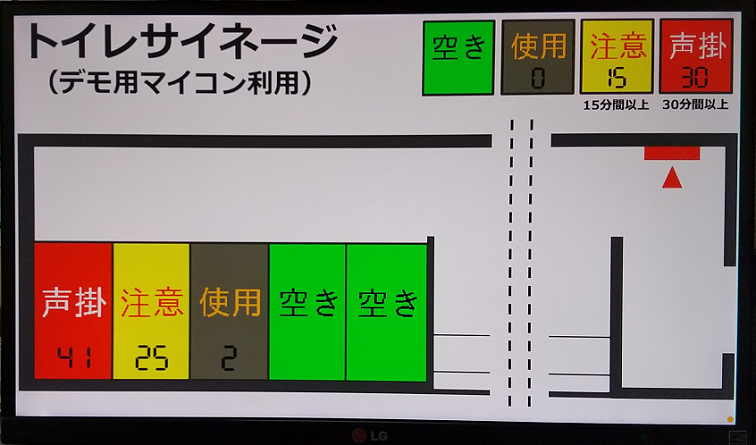

以下は大型HDMIモニターでトイレ満空サイネージ画面を表示している写真です。

以下は別の表現方法でトイレ満空サイネージ画面を表示している写真です。

以下は少ない個室(2個室)を表示している写真となります。4画面のサンプルです。

確認済のHDMIモニター
現在、下記のHDMIモニターで表示確認できております。
HDMIモニター | 説明 |
---|---|
LG 23MP75 | 23インチ、アスペクト比 16:9 |
LG 29UM59-P | 29インチ、アスペクト比 21:9(少し横長で表示) |
CENTURY LCD-10169VH3 | 10.1インチ、アスペクト比 16:9 |
GP1001D1 | 10.1インチ、アスペクト比 16:9 |
HITACHI Wooo P42-HR01 | 42インチ、アスペクト比 16:9 |
当社が所有している全てのHDMIモニターで確認できており、現時点で表示できないHDMIモニターはございません。
システム構成

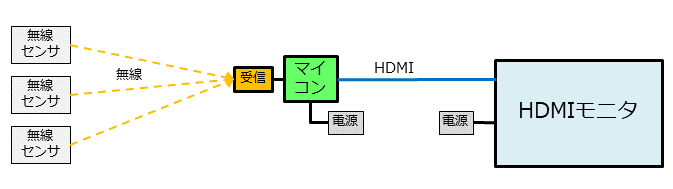

最も簡易的なシステム構成は下記のようになります。無線センサの設置場所とHDMIモニターの距離が近い場合に利用できる簡易構成となります。

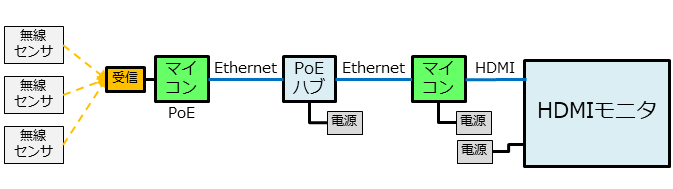

無線センサの設置場所とHDMIモニターの距離が遠い場合は、下記のようなシステム構成も可能です。

下記のような共通の特徴があります。
- 電源のブツ切りが可能です。
- HDMI出力が可能なマイコンを利用します。
- 電源を接続すると起動し、HDMIモニターに表示します。
- 当社はリモート接続できない構成となります。無線センサ電波強度などの管理用情報は、現地でお客様ご自身で状況確認が可能です。
料金感
料金感はシステム構成や画面内容によって変動します。
詳細な概算見積が必要な際は、お問い合わせフォームから必要な情報をお伝えください。追ってご連絡させていただきますので、その際にご希望の画面内容についてもお伝えください。
システム構成の種類
センサーサイネージの種類は下記のようになります。
本ページは「ブツ切りOK版」のご説明ページです。
種別 | OS搭載版 | ブツ切りOK版 | 小型画面 |
---|---|---|---|
SIM(LTE) | 必要 | 未使用 | 未使用 |
表示解像度 | 1920 x 1080 等 | 1280 x 720 等 | 320 x 240 |
対象センサ数 | 制限なし | 20個程度まで | 1~3個程度 |
表示制御 | 詳細制御が可能 | ある程度まで可能 | 限界あり |
リモート管理 | 〇 | × | × |
電源ブツ切り | × | 〇 | 〇 |
機器の管理 | 当社 | お客様 | お客様 |
いずれの構成もご要望に合わせた表示内容をご用意させていただきます。
1週間12,000円で簡易PoCを実施可能
事前に簡易PoC(実証実験)でセンサーサイネージ ブツ切りOK版をお試しください。
概算見積に支障がなく、導入を進めたい場合は、まずは簡易PoCでお試しいただきます。実機を用いた簡易的な検証・PoCとなります。
- お客様のHDMIモニターへの表示確認、機器やサービスの特徴把握が目的となります。
- 利用する無線センサの個数は少数のみとなります。
- 料金は今後増額する可能性があります。
- 機器類は当社から郵送させていただきます。
郵送する機器は以下になります。
機器 | 台数 | 備考 |
---|---|---|
ブツ切りOK版 簡易構成用機器 | 1台 | 受信モジュールをケーブル接続 |
ACアダプター | 1個 | センサーサイネージ 簡易版 機器で利用 |
無線センサ(開閉 or 人感 or 存在検知) | 複数 | 必要なセンサを1種類選定いただきます |
無線センサはお客様が必要なセンサの種類をお伝えください。送付個数を同梱します。
料金は下記になります。
期間 | 金額 | 備考 |
---|---|---|
1週間 | 12,000円 | 料金は前払いでお願いしております。 |
2週間 | 18,000円 | 1週間利用後に延長いただく事も可能です。 |
