トイレサイネージ

トイレ個室の利用状況を常時設置しているモニターにリアルタイムで分かり易くやすく表示します。

1.導入に向いている場所

特に導入効果が高い場所は、オフィスや劇場、病院、駅・空港などが挙げられます。

場所内容
オフィス利便性の向上、倒れてしまった方の救助、引きこもり検知、サボり防止
劇場開演前や幕間に混雑するトイレ施設で空き個室を効率的に案内
スポーツ施設球場などの休憩時間などに混雑するトイレ施設で空き個室を効率的に案内
病院排尿時失神など、個室内で具合が悪くなり倒れてしまった方の救助
駅・空港不特定多数が利用するトイレ個室の閉まっている時間を可視化

上記に関わらず、トイレ個室がある場所であれば、導入効果が見込めると想定されます。

2.導入機器

トイレサイネージでは、無線センサと小型端末(IoTゲートウェイ機器、サイネージ端末)を導入します。

以下は、トイレ個室とサイネージ画面の設置場所が離れている時の構成例です。

  • トイレ施設のレイアウトによっては、IoTゲートウェイ機器とサイネージ端末は合計1台で良いケースもあります。
  • トイレ個室数が多い場合、IoTゲートウェイ機器が複数台、サイネージ端末を1台とする事もあります。
  • ご要件によっては、クラウド経由で構成する場合や、別途サーバ機能を持たせた端末を設置する事もあります。

配置先の状況に合わせた様々な構成が可能ですので、配置しにくい環境の場合もご相談ください。

無線センサは、開閉センサを両面テープでトイレ個室のドアに貼り付けて利用するケースが多いです。

開閉センサ鍵センサルームセンサなどの無線センサを使います。多目的トイレなどの引戸にも対応可能です。

サイネージのモニターは、お好みのモニターをご利用いただけます。天吊りや壁掛け、棚置きなどが可能です。

サイネージ画面はご希望のデザインに合わせたものを安価でご用意します。

3.サイネージ画面例

モニターに表示するサイネージ画面の例をいくつかご紹介します。

3ー1.シンプルな画面例

トイレ個室の利用時間を表示する事が可能です。「空き」と「使用」だけを表示する事や、利用時間を表示しない事も可能です。

下記の画面では、ドアが閉まってからの経過時間を分単位で表示しています。なお、20分間を超えた場合は「注意」と黄色で表示し、40分間を超えた場合は「声掛」と赤色で表示しています。

デザインや表示内容、設定値は変更可能です。

3ー2.デザイン性を持たせた画面例

以下はデザイン性を持たせたサイネージ画面例です。計2フロアにある男女トイレの満空情報を表示している例となります。

右上に赤色で「注」と表示している箇所は、指定時間以上閉じているトイレ個室となります。

3-3.レイアウトに合わせた画面例

以下はトイレ施設内の個室レイアウトに合わせたサイネージ画面の例です。トイレ個室数が多い場合、どこの個室が開いているかを表示する事で利便性が高まります。

長居している個室がある時はより目立つように表示する事も可能です。

3-4.多くのフロアのトイレを表示する例

以下は、計9フロアのトイレ個室(計36個室)を1画面で表示している例です。

相対的にトイレの数が少ないビルなどでご利用いただいています。

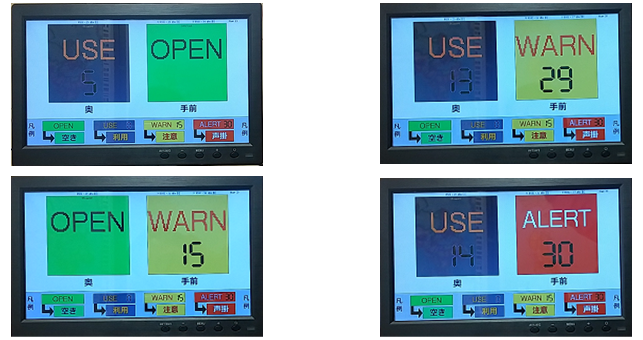

3-5.ブツ切りOK版のマイコンを利用

電源ブツ切りもOKなマイコンを使ってトイレ個室の状況を表示する事も可能です。

画面解像度は低く、大きな文字で日本語を表示する事は出来ないなど注意点はありますが、利用場所によっては有用です。

4.サービス料金

「トイレサイネージ」のサービス料金は、初期費用と月額(年払いも選択可能)で構成されます。

初期費用は「機器料金」と「導入作業」です。月額は主に「プログラム利用料」となります。

「トイレサイネージ(OS搭載版)」のサンプル料金は下記になります。

No内容初期月額
11箇所(計4個室)でモニタ(無線が良好に届く場所)に満空表示約30万円7,500円
21箇所(計4個室)でモニタ(近いが無線が届きにくい場所)に満空表示約38万円8,500円
34箇所(計16個室)でモニタ(無線が良好に届く場所)に満空表示約81万円19,800円
44箇所(計16個室)でモニタ(近いが無線が届きにくい場所)に満空表示約110万円23,400円
  • 上記のサンプル料金は、当社がリモート管理、モニタは安価な10インチのHDMIモニタ、導入場所が東京都23区内の想定としております。より安価な構成を検討する事も可能です。
  • 料金はボリューム割引が適用されます。
  • 実際の料金は、ご要件をお聞きした上での個別見積となります。ご要件や設置環境によって変動します。
  • 様々な構成が可能であり、構成によって料金は変動します。構成と料金について具体的にご相談いただければ幸いです。

5.サービス項目

トイレIoTのサービス項目は下記になります。必要なサービス項目を選択いただけます。

良く使われるサービス項目

その他のサービス項目

No項目内容
1様々な個室に対応様々なトイレ個室の構造に対応可能
2トイレ長居の検知トイレ個室が長時間利用時に検知して通知
3トイレ小型サイントイレ個室内に小型サインを設置して利用時間を表示
4トイレ清掃管理利用データとの連携でトイレ清掃業務を効率化
5退室迄の見込み時トイレ個室内の利用者から退室までの見込み時間を通知
6倒れた人を検トイレ個室内で倒れてしまった人を検知
待ち人数を通知トイレの空きを待っている人数を計測して通知
音声アナウンストイレ利用状況を音声アナウンス
LED照明との連長時間利用のトイレ個室内でLED照明を点滅
ドアを自動ノック[研究開発]トイレ個室ドアを自動でノックする事が可能

6.補完項目

当社サービスではお客様のご要望や導入環境に対応する為に、多くの補完機能をご用意しております。

無線通信距離を伸ばしたい場合
コンセントがない環境に導入する場合
SIM通信が届かない場所の場合
データを自社サイトから取得したい場合
データを自社サイトで受信したい場合
データをモニターに表示したい場合
