トイレ利用分析

無線センサを使ってトイレの利用状況データを収集し、ブラウザで管理者用Webアプリに接続してご確認いただるサービスです。

管理者画面で、リアルタイムの情報や、利用状況の分析データの確認が可能です。

1.主要な機能と特徴

クラウド上に蓄積されるデータの分析が可能です。管理者用の主要な機能は下記になります。

No機能説明
リアルタイム管理者画面で、リアルタイムの混雑率や利用時間を確認
トイレ施設の混雑率管理者画面で、トイレが混雑する時間帯傾向を一目で確認
トイレ個室の利用時間管理者画面で、トイレ個室の利用時間に関する分析データを確認

※ No.2,3は有償のアドオン機能です。便利な機能ですが、不要な際は含めない選択も可能です。

2.導入機器

トイレIoTでは無線センサと小型端末(IoTゲートウェイ機器)を導入します。

無線センサは開閉センサを利用する事が多いです。ドアの開閉を検知します。小型端末(IoTゲートウェイ機器)が無線センサからのデータを受信し、当社クラウドへ送信します。

小型端末(IoTゲートウェイ機器)は、標準構成ではSIM(LTE)を搭載した端末を利用します。なお、SIMではなく、お客様管理のWi-Fiアクセスポイントに接続するWi-Fi版IoTゲートウェイ機器を選定いただく事も可能です。

配置先の状況に合わせた様々な構成が可能です。構成についてはご相談ください。

無線センサは両面テープなどでトイレ個室のドアに貼り付けて利用するケースが多いです。

開閉センサの他、トイレ鍵センサルームセンサも利用可能です。また、別の仕組みで、多目的トイレなどの引戸にも対応する事が可能です。

3.管理者用Web画面

当社クラウド環境にアップされたデータは、管理者用Web画面で参照可能です。

3-1.リアルタイム

センサの値は基本機能でもリアルタイムで確認できます。

オフィスビル(2フロア)のトイレ利用率を可視化したアドオン機能のWeb画面例が以下になります。

トイレ利用率はリアルタイムで変化します。

全て空いている時は、以下のように各トイレ利用率は「0%」となります。

スマホでも同様の画面を確認いただけます。

3-2.トイレ施設の混雑率

管理者用の画面で、詳細情報を見たいトイレ施設名をクリックすると、該当のトイレ施設にあるトイレ個室の利用率や混雑する時間帯を確認できます。

用途内容
トイレ利用者への情報提供混雑する時間を利用者に情報提供する事が可能になります。
トイレの清掃時間の最適化混雑しない時間帯を選択して効率的に清掃業務が可能になります。

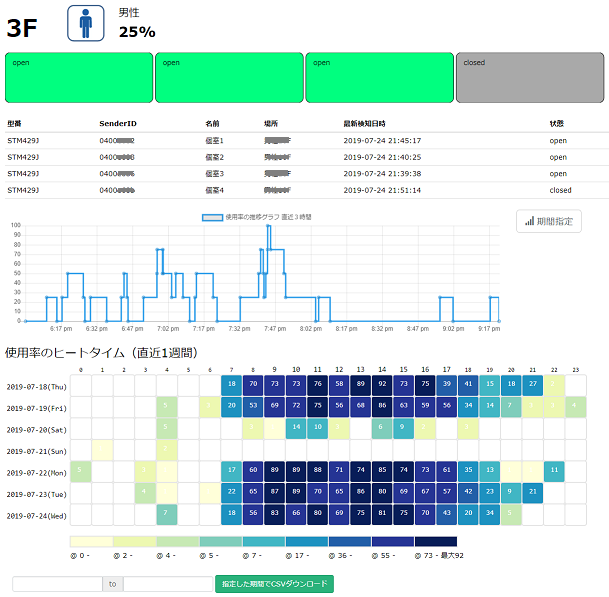

個室が4個あるトイレ施設を選択した際には、以下のような画面になります。

  • 画面上部の4つのタイル表示部分は、現時点でのトイレ個室の満空状況を表しています。グリーン表示は「空室」のトイレ個室、グレー表示は「利用中」のトイレ個室です。25%の利用率です。リアルタイムで変化します。
  • 画面中央のグラフは、時系列の利用率グラフになります。リアルタイムで変化します。期間指定やCSVダウンロードが可能です。
  • 画面下部は「トイレ使用率ヒートマップ」です。トイレの混雑する時間帯は濃い色で表示されます。期間を指定して、ヒートマップの元データをCSVダウンロードが可能です。
  • 利用率が100%の時のみを時間集計したヒートマップを表示する事も可能です。

3-3.トイレ個室の利用時間

トイレ個室の利用時間の詳細データを確認する事が可能です。トイレ個室が利用される度に利用時間を計測します。

トイレ個室の利用時間別の件数や、利用時間別の総滞在時間をグラフ表示します。トイレ施設の選定や期間指定が可能です。

グラフの数値データは表形式でも表示されます。詳細データの確認が可能です。

「利用時間別の件数」と「利用時間別の総滞在時間」の割合をパイチャートで表示します。例えば、トイレ個室での長居の影響を数値で比較するなどの目的で参照いただけます。

トイレ個室の利用データはブラウザ画面でも表示されます。利用毎の個別データを確認できます。

トイレ利用データは、トイレ施設や期間指定してCSVファイルでダウンロードする事も可能です。CSVデータでは、個室毎の利用開始日時、利用終了日時、滞在時間(利用時間)を記録したデータとなります。

上記載のようなCSVデータを使って、トイレ個室の滞在時間(利用時間)の平均値なども容易にご確認いただけます。

4.サービス料金

「トイレ利用分析」のサービス料金は、初期費用と月額(年払いも選択可能)で構成されます。

初期費用は「機器料金」と「導入作業」です。月額は主に「Webサービス利用料」や「プログラム利用料」となります。

「トイレ利用分析」のサンプル料金は下記になります。

No内容初期月額
1箇所(計4個室)、SIM、利用時間+使用率、当社導入約19万円7,400円
2箇所(計8個室)、SIM、利用時間+使用率、当社導入約33万円13,300円
4箇所(計16個室)、SIM、利用時間+使用率、当社導入約60万円21,700円
41箇所(計4個室)、Wi-Fi、利用時間+使用率、導入立ち合い、事前PoC必須約12万円5,900円
52箇所(計8個室)、Wi-Fi、利用時間+使用率、導入立ち合い、事前PoC必須約20万円10,300円
64箇所(計16個室)、Wi-Fi、利用時間+使用率、導入立ち合い、事前PoC必須約37万円16,100円
  • ドアは「空き時にドアが開く構造」での料金となります。
  • お見積は、ご要件をお聞きした上での個別見積となります。
  • 料金はご要件や設置環境、より安価な構成の可否などによって変動します。
  • サンプル料金は導入場所が東京23区の場合の料金です。
  • 料金はボリューム割引が適用されます。

5.トイレIoTのサービス項目

トイレIoTのサービス項目は下記になります。必要なサービス項目を選択いただけます。

良く使われるサービス項目

その他のサービス項目

No項目内容
1様々な個室に対応様々なトイレ個室の構造に対応可能
2トイレ長居の検知トイレ個室が長時間利用時に検知して通知
3トイレLEDブザー満空情報をLED点灯で、長居をLED点滅とブザーで通知
4トイレ小型サイントイレ個室内に小型サインを設置して利用時間を表示
5トイレ清掃管理利用データとの連携でトイレ清掃業務を効率化
6退室迄の見込み時トイレ個室内の利用者から退室までの見込み時間を通知
7倒れた人を検トイレ個室内で倒れてしまった人を検知
8待ち人数を通知トイレの空きを待っている人数を計測して通知
音声アナウンストイレ利用状況を音声アナウンス
LED照明との連長時間利用のトイレ個室内でLED照明を点滅
ドアを自動ノック[研究開発]トイレ個室ドアを自動でノックする事が可能

6.補完項目

当社サービスではお客様のご要望や導入環境に対応する為に、多くの補完機能をご用意しております。

無線通信距離を伸ばしたい場合
コンセントがない環境に導入する場合
SIM通信が届かない場所の場合
データを自社サイトから取得したい場合
データを自社サイトで受信したい場合
データをモニターに表示したい場合
