トイレ利用者用画面

トイレ個室の利用状況をスマホやPCで確認できるWebアプリを利用可能です。

１．利用者用Web画面

トイレ利用者にご利用いただけるWebアプリ画面です。

Webアプリのため、確認したいときにすぐに参照可能です。スマホやPCブラウザなどで容易にご利用いただけます。

画面はご要望に合わせてカスタマイズ可能です。

２．導入機器

トイレIoTでは無線センサと小型端末(IoTゲートウェイ機器)を導入します。

無線センサは開閉センサを利用する事が多いです。ドアの開閉を検知します。小型端末(IoTゲートウェイ機器)が無線センサからのデータを受信し、当社クラウドへ送信します。

小型端末(IoTゲートウェイ機器)は、標準構成ではSIM(LTE)を搭載した端末を利用します。なお、SIMではなく、お客様管理のWi-Fiアクセスポイントに接続するWi-Fi版IoTゲートウェイ機器を選定いただく事も可能です。

配置先の状況に合わせた様々な構成が可能です。構成についてはご相談ください。

無線センサは両面テープなどでトイレ個室のドアに貼り付けて利用するケースが多いです。

開閉センサの他、トイレ鍵センサやルームセンサも利用可能です。また、別の仕組みで、多目的トイレなどの引戸にも対応する事が可能です。

３．スマホ・PC画面のサンプル

Webアプリ画面としてご用意しています。スマホやPCに特別なアプリをインストールいただく必要はなく、既存のブラウザをご利用いただけます。

トイレ満空の確認画面は幾つかの表示サンプルをご用意しております。

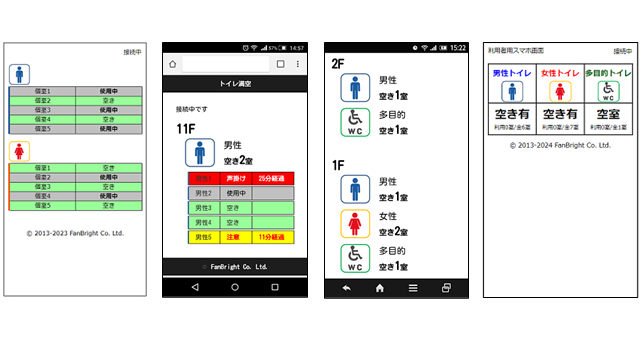

以下はWebアプリ画面をスマホで表示する時のサンプルです。各サンプルをご参考にしていただき、お客様のご要望に合わせた画面をご用意させていただきます。

サンプルA

トイレ個室毎の利用状況をシンプルに表示します。

アドオン未使用の為、もっとも安価です。

サンプルB

空いているトイレ個室数を表示します。また、各個室で、設定時間を超えた際には色を変えて表示し、経過時間も表示します。

設定時間は2段階まで設定可能です。例えば、10分を超えた場合は「注意」文字を黄色の背景で表示し、20分を超えた場合は「声掛け」文字を赤色の背景で表示します。

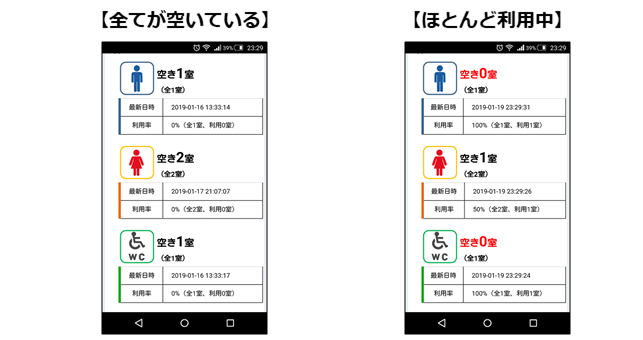

サンプルC

空いているトイレ個室の数と、全トイレ個室数を表示します。

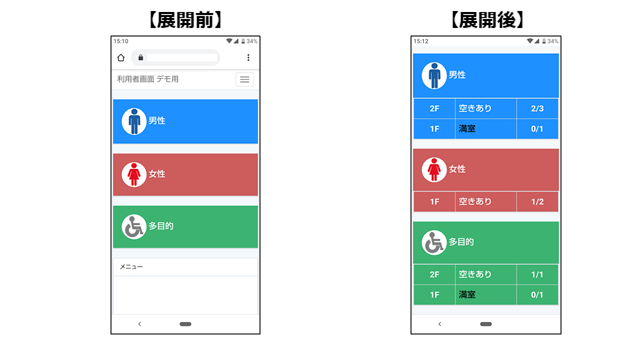

サンプルD

空き個室数を表示します。

これらのサンプルをご参考にしていただき、ご要望をお伝えください。カスタマイズも可能ですので、ご要望に合わせた画面をご用意可能です。

４．画面表示の補足機能

４－１．アクセスできる画面を分離

利用者の性別や属性に合わせて、アクセスできるトイレ情報を設定する事が可能です。

例えば、男性には男性用トイレ、女性には女性用トイレのみ表示させる事ができます。

多目的トイレも同様に、画面にアクセスできる人を分離する事が可能です。

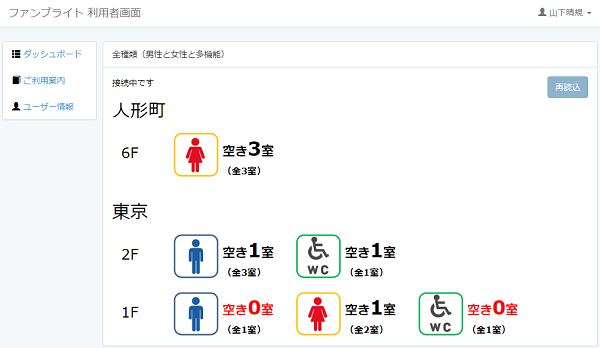

４－２．インデックス画面

複数のトイレ施設がある場合、以下のようなインデックス画面をご用意する事が可能です。容易に確認画面に推移出来るようになります。

多くのトイレ施設がある場合も、目的のトイレ情報にたどり着きやすいようにカスタマイズします。

５．Web画面の認証

Webアプリ画面では複数の認証方法をご用意しています。

認証方法	内容	利用者数
ログイン認証	利用者毎の個別アカウントでログイン	100名程度まで
BASIC認証	BASIC認証でログイン	利用者数は問わず
ソースIP制限	固定グローバルIPアドレスで制限	利用者数は問わず
可変暗号キー	お客様社内LAN経由からのアクセスのみ許可	利用者数は問わず
QRコード簡易認証	認証キーを盛り込んだQRコードからのアクセスのみ許可	利用者数は問わず

各認証方法は組み合わせる事が可能です。

６．お客様のスマホアプリと連携

お客様にてスマホアプリを開発・運用されている場合、そのスマホアプリ内で呼び出していただき、スマホアプリ画面内に表示いただく事も可能です。詳細はお問い合わせください。

また、お客様のシステム側でセンサのデータを取得したい場合は、「Webhook機能」や「API機能」で取得いただく事も可能です。

トイレ満空情報を取得いただき、お客様(開発会社)のアプリでデータを活用いただく事も可能です。

７．サービス料金

「トイレ利用者用Web画面」のサービス料金は、初期費用と月額(年払いも選択可能)で構成されます。

初期費用は「機器料金」と「導入作業」です。月額は主に「Webサービス利用料」や「プログラム利用料」となります。

「トイレ利用者用Web画面」のサンプル料金(SIM搭載IoTゲートウェイ機器を利用)は下記になります。

No	内容	初期	月額
1	2箇所（計8個室）、SIM、当社導入、利用者用スマホ・PC用のブラウザ画面	約37万円	13,700円
2	4箇所（計16個室）、SIM、当社導入、利用者用スマホ・PC用のブラウザ画面	約63万円	21,200円
3	2箇所（計8個室）、Wi-Fi、導入立会、利用者用スマホ・PC用のブラウザ画面	約25万円	10,700円
4	4箇所（計16個室）、Wi-Fi、導入立会、利用者用スマホ・PC用のブラウザ画面	約41万円	15,600円

• ドアは「空き時にドアが開く構造」での料金となります。
• お見積は、ご要件をお聞きした上で個別見積となります。
• 料金はご要件や設置環境、より安価な構成の可否などによって変動します。
• サンプル料金は導入場所が東京23区の場合の料金です。
• 料金はボリューム割引が適用されます。

８．トイレIoTのサービス項目

トイレIoTのサービス項目は下記になります。必要なサービス項目を選択いただけます。

良く使われるサービス項目

その他のサービス項目

No	項目	内容
1	様々な個室に対応	様々なトイレ個室の構造に対応可能
2	トイレ長居の検知	トイレ個室が長時間利用時に検知して通知
3	トイレLEDブザー	満空情報をLED点灯で、長居をLED点滅とブザーで通知
4	トイレ小型サイン	トイレ個室内に小型サインを設置して利用時間を表示
5	トイレ清掃管理	利用データとの連携でトイレ清掃業務を効率化
6	退室迄の見込み時間	トイレ個室内の利用者から退室までの見込み時間を通知
7	倒れた人を検知	トイレ個室内で倒れてしまった人を検知
8	待ち状況を通知	トイレの空きを待っている人数を計測して通知
–	音声アナウンス	トイレ利用状況を音声アナウンス
–	LED照明との連動	長時間利用のトイレ個室内でLED照明を点滅
–	ドアを自動ノック	[研究開発]トイレ個室ドアを自動でノックする事が可能

９．補完機能

当社サービスではお客様のご要望や導入環境に対応する為に、多くの補完機能をご用意しております。
