トイレ個室の満空情報をLED点灯でお知らせします。長時間、閉まったままのトイレ個室があった時には、LED点滅とブザーでお知らせします。
1.システム構成
LEDブザーを使うデフォルト構成は全てPoE構成としており、各機器が配置しやすくなるシステム構成となります。
- 無線センサの受信端末、LEDブザー端末はそれぞれPoEで給電可能です。LANケーブルで給電が可能となります。
- PoEスイッチハブはコンセントに接続します。他の機器とはLANケーブルで接続する為、少し離れた場所にあるコンセントも利用できます。
当社のトイレIoTサービスを導入済で、既存の受信機(IoTゲートウェイ機器)が連携端末として利用できる場合、新規に受信端末を導入する必要はありません。
2.設置イメージ

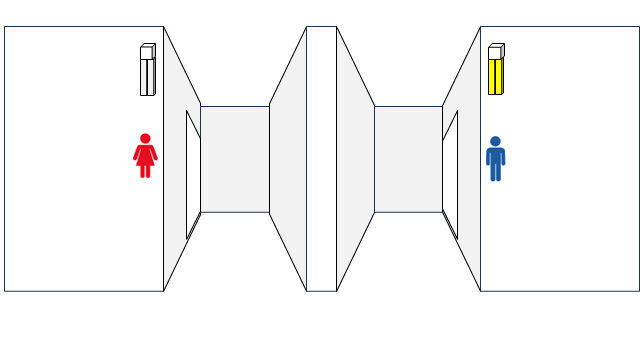

LEDブザー端末を、廊下のトイレ施設の出入口に設置するイメージ図は下記になります。PoE給電が可能な為、LANケーブルを天井内に配線するだけで設置が可能です。
オフィス環境などで、執務室からトイレ施設の距離が離れている場合でも、廊下から離れた場所にあるLEDの色を確認する事が可能になります。
3.LEDブザー端末の仕様
LEDブザー端末の仕様は下記になります。
項目 | 内容 |
---|---|
LED | 壁面設置で180度のLED認識が可能(LEDテープ10cm x 2本) |
ブザー | 最大72dB |
設定 | Web画面でIPアドレス設定や各種設定が可能 |
電源 | PoE受電(LANケーブルで給電出来る為、設置が容易) |
設置場所 | 屋内用 |
寸法 | 約286mm(長さ) x 40mm(最大幅) x 31mm(最大高) |
重量 | 約101g |
3-1.LED表示
LED表示は180度の視野角がある為、廊下の壁面に設置した時も確認しやすくなっています。LEDの明るさ調整も可能です。
また、個別対応となりますが、LEDの長さはご要望に合わせてカスタマイズする事も可能です。
3-2.色のパターン
トイレ個室の状態に合わせてLEDの点灯色を設定する事が可能です。
例えば、全部のトイレ個室が空きの場合はLEDを消灯、トイレ個室の空きが1個以上ある場合は緑色点灯、全部のトイレ個室が利用中の場合は赤色点灯、などが可能です。
3-3.アラート通知
指定した時間を超えた際には、LEDを指定した色で点滅させ、ブザー音で通知する事が可能です。

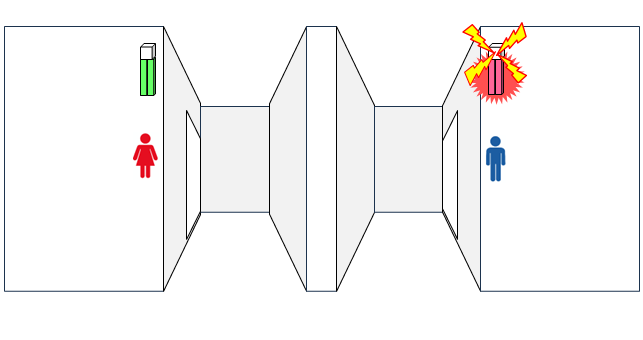

トイレ個室内で倒れた人が居る場合、トイレ施設の外の廊下に設置したLEDブザーで認識しやすくなります。LEDを設定した間隔で点滅表示し、ブザー音で「ビッ!ビッ!ビッ!」と通知します。
3-4.備考
- ブザーを付けない構成も可能です。
4.受信端末
受信端末もPoEで給電が可能です。LANケーブルで給電できる為、配置が容易です。
項目 | 内容 |
---|---|
電源 | PoEスイッチハブからLANケーブル(Cat5e以上)で給電 |
サイズ | 約64 x 18 x 22mm (受信モジュール除く) |
重量 | 52g (受信モジュール込み) |
動作温度 | 0 – 40℃ |
お客様による設定も可能な機能を盛り込んでいます。
5.無線センサ
対応している無線センサは、開閉センサ と ルームセンサ です。
6.トイレIoTのサービス項目
トイレIoTのサービス項目は下記になります。必要なサービス項目を選択いただけます。
No | 項目 | 内容 |
---|---|---|
1 | 様々な個室に対応 | 様々なトイレ個室の構造に対応可能 |
2 | トイレ長居の検知 | トイレ個室が長時間利用時に検知して通知 |
3 | トイレLEDブザー | 満空情報をLED点灯で、長居をLED点滅とブザーで通知 |
4 | トイレ小型サイン | トイレ個室内に小型サインを設置して利用時間を表示 |
5 | トイレ清掃管理 | 利用データとの連携でトイレ清掃業務を効率化 |
6 | 退室迄の見込み時間 | トイレ個室内の利用者から退室までの見込み時間を通知 |
7 | 倒れた人を検知 | トイレ個室内で倒れてしまった人を検知 |
8 | 待ち人数を通知 | トイレの空きを待っている人数を計測して通知 |
– | 音声アナウンス | トイレ利用状況を音声アナウンス |
– | LED照明との連動 | 長時間利用のトイレ個室内でLED照明を点滅 |
– | ドアを自動ノック | [研究開発]トイレ個室ドアを自動でノックする事が可能 |
