倒れてしまった人を検知

トイレ個室内で倒れてしまった人(意識が無くなった人)がいる際に、検知する仕組みをご提供します。単にトイレ個室内で長居している人(意識を保っている人)は除外できます。

トイレ個室内で意識はあるが気分が悪く救助が必要な人も検知対象にできます。

以下のような効果が期待できます。

期待できる効果備考
意識が無くなった人の救助個室内で倒れてしまった方の救助
気分が悪い人の救助個室内で気分が悪くなり動けなくなった人の救助
単に長居している人を除外単にトイレが長くなってしまっている人を除外

病院やオフィストイレなど、トイレ内での事故からの救助に敏感な企業様に導入効果が期待できます。

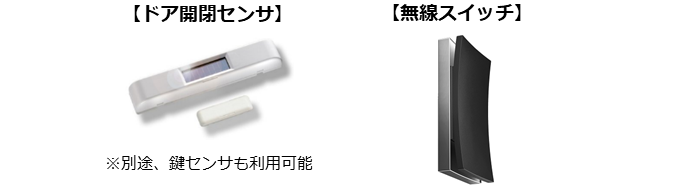

利用する無線センサとスイッチ

トイレ満空を判断するドア開閉センサと、無線スイッチを利用します。

無線スイッチは、トイレ個室内の壁面に両面テープで張り付けます。

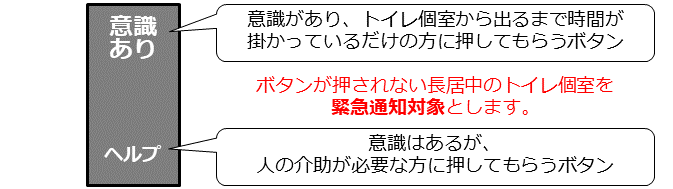

無線スイッチのボタンには、下記のようなシールを張り付けます。

「意識あり」ボタンは、トイレ個室に長居してしまっているが、意識がある人に押してもらうボタンです。

「ヘルプ」ボタンは、意識があるが、人の介助が必要な方に押してもらうボタンです。

意識がない人を検知する仕組み

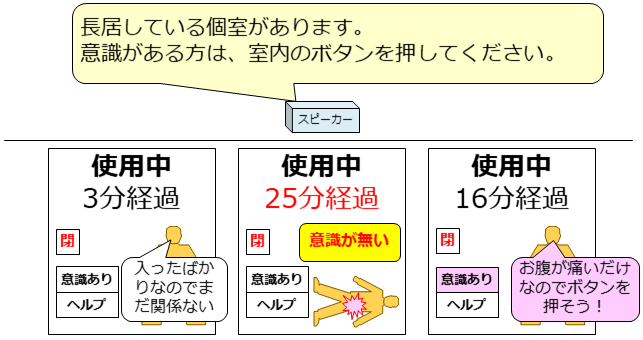

小型スピーカーを接続した小型マイコンをトイレ内に設置します。

小型マイコンでは、トイレ個室の長居を検知する時間を設定します。例えば、15分間以上、トイレ個室が閉まっていた際に、トイレ長居と判断する設定を行います。

トイレ長居と判断した際には、指定の音声アナウンスを1分毎にトイレ内に流します。

音声アナウンスでは、意識がある人はボタンを押すように呼掛けます。ボタンが押された際には音声アナウンスは停止します。

指定時間以上、ボタンが押されなかった長居トイレ個室があった際には、様々な手法で通知する事が可能です。例えば、20分間以上、トイレ個室が閉まったままで、音声アナウンスが流れていてもボタンが押されなかった際には、サイネージに目立つように表示したり、パトランプを稼働させたりすることが可能です。

以下は、警備室などで表示するトイレサイネージの画面例です。

複数のフロアのトイレ情報を一覧で表示し、指定時間以上、トイレ個室が閉まったままで、音声アナウンスが流れてもボタンが押されなかったトイレ個室を目立つように表示する事が可能です。

補足

  • トイレ個室内の無線スイッチにて「ヘルプ」ボタンが押された際にも、同じようにサイネージに目立つように表示したり、パトランプを稼働させたりすることが可能です。
  • 耳が聞こえない人がいる場合は、音声アナウンスではなく室内表示ランプを利用する事も可能です。

サービス料金

サービス料金は、初期費用と月額で構成されます。

初期費用は「機器料金」と「導入作業」です。月額は主に「プログラム利用料」となります。

サンプル料金は下記になります。

No内容初期月額
1トイレ12箇所(各個室5個)、警備室にサイネージ1台設置約250万円30,000円
  • お見積は、ご要件をお聞きした上での個別見積となります。
  • 料金はご要件や設置環境などによって変動します。
  • 料金はボリューム割引が適用されます。
  • 各トイレ施設に小型マイコンと小型スピーカーを設置します。
  • トイレ個室毎に開閉センサと無線スイッチを配置します。
  • 開閉センサではなく、鍵センサを利用する際は、初期料金は増加します。
  • 各トイレ施設に設置する小型マイコンは専用LAN配線で接続するシステム構成での料金です。

その他のサービス項目

トイレIoTのサービス項目は下記になります。必要なサービス項目を選択いただけます。

良く使われるサービス項目

トイレ個室の利用に関する詳細な分析データが確認可能
トイレ個室の利用状況をリアルタイムでサイネージに表示
トイレ個室の利用状況をリアルタイムでスマホやPCに表示
トイレの空きを待っている人がいる事をスマホ画面やサイネージに表示
トイレ個室が長時間利用中になっている際に検知
引き戸や多目的トイレなど様々なトイレ個室タイプに対応可能

補完できるサービス項目

No項目内容
音声アナウンストイレ利用状況を音声アナウンス
LED照明との連長時間利用のトイレ個室内でLED照明を点滅
退室迄の見込み時トイレ個室内の利用者から退室までの見込み時間を通知
倒れた人を検トイレ個室内で倒れてしまった人を検知
トイレ小型サイトイレ個室内に小型サインを設置して利用時間を表示
ドアを自動ノック[研究開発]トイレ個室ドアを自動でノックする事が可能
